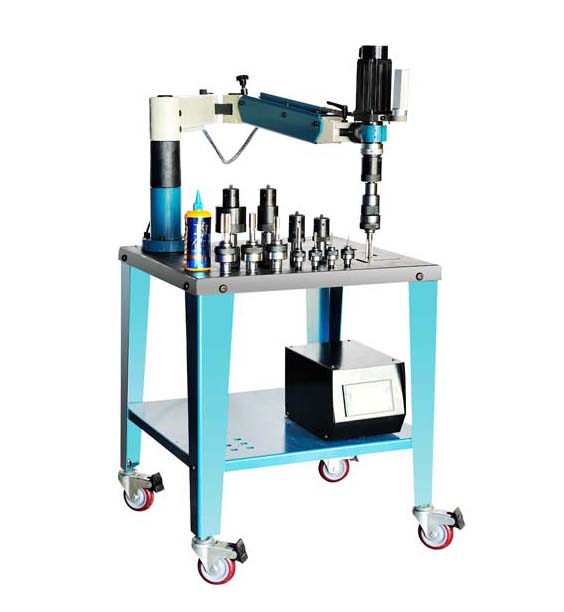

DII-R-M27型电动万向攻丝机

DII-R-M27型电动万向攻丝机

DII-R-M27型电动万向攻丝机

DIIR 产品概述



浮动式电动攻丝机,也叫数控攻丝机,简称电动攻丝机,主要用于切削螺纹、倒角、扩孔等的一种高效电动工具。气动攻丝机配有可上下、前后、左右移动的机械式手臂,作业半径大,突破了车床、钻床、镗床等传统设备在空间上的限制。其在切削螺纹时,利用丝锥导向,始终保持与工作面垂直,不产生拉力与压力,处于浮动状态,从而保证了螺纹的精确几何尺寸。当与移动式工作台配合使用时,在用于超大工件、复杂工件、多孔位工件切削螺纹的时候有着无可比拟的优势:机动灵活、重复定位快、精度高。





电动攻丝机特点



  1. 采用220V单相交流伺服电机,触控式显示屏,定扭输出数字控制调速,可以进行位置控制参数设定精准控制攻丝深度。
  2.  作为CNC设备的伴侣,成为其辅助工作台。让操作工人等待时间变的有生产力,把CNC从“攻丝”、“倒角”等繁琐的工作中解放出来,大大提高了C NC及操作工人的效率。
  3. 采用人体工学设计,操作简便,舒适,降低了疲劳感。
  4. 工作时,不产生拉力与压力,运行自由灵活,平衡准确到位。
  5. 伺服电机可无限段调整转速,加之筒夹带过载保护装置,因而攻丝损伤小,螺牙精度高,超负荷操作也不会损坏马达。
  6. 较重的工件不需要定位或翻转,装加万向头可轻松搞定。



适用行业



机械、模具、电子、冶金、电厂、煤矿、石油



标配内容:



机架,A230,B95减速机构,附件盒,攻丝油,丝锥夹头M8a,M10a,M24b,M26b 1,不含工作台



规格参数

电动攻丝机型号

DII-R

工作半径(mm

1100

平衡臂回转角度(°)

360

电机功率

750W/1000W

单向交流电压(v

220V/50HZ

减速机构(r/min

A300

A230

B95

B47

最大扭矩(N.M

40

61

158

305

弹性筒夹联接尺寸(mm

19

19

30

30

攻丝能力 钢,不锈钢

M3-M8

M3-M10

M12-M16

M20-M27

攻丝能力 铸铁,有色金属

M3-M8

M3-M12

M12-M20

M20-M30
